鋼結構拋丸機可以給H型鋼、鋼材、型材、鋼板、鋼筋等建筑材料進行表面除銹、去氧化皮防腐工藝，很多客戶比較關心鋼結構拋丸機給鋼材、型材防腐除銹多少錢一噸？鋼結構拋丸機怎么施工能降低怎么的成本？

    青島華鑄環保科技公司是專業生產鋼結構拋丸機、輥道通過式拋丸機的生產廠家，根據日常客戶收集到的信息，通常鋼結構拋丸機除銹價格一般是幾百塊一噸，價格根據用戶的量或者現場因素。通常需要處理的量大、現場供貨量充足、電及吊具都配套，這樣的價格低一些。那么怎樣施工能降低成本呢？華鑄拋丸機廠家小編當然希望您自己買一臺設備咯，自己設備自己施工，成本就會降下來了。

    我單位在多個鋼結構工程中，對拋丸機進行了研究，對影響除銹效果的主要因素加強控制，形成了“三控強化法”拋丸除銹施工方法。

    鋼結構拋丸機如何對鋼結構除銹？

    1、施工特點：

    選用合適的彈丸及彈丸級配，確保了除銹后鋼材表面粗糙度，提高了涂裝時漆膜的附著力。采用確定輸送輥道速度的方法與傳統試件試拋的方法相比，保證了除銹質量，同時節省了加工時間，提高了功效，降低了除銹成本。通過合理調整拋射角度和拋丸器的關停，可以減少能耗并延長拋丸設備的使用壽命。操作簡單、技術先進、經濟合理、實用性強，具有較好的推廣應用價值。

    2、適用范圍：

    適用于鋼材表面清理，去掉焊接 H 鋼、鋼材、型材、鋼管的氧化皮和鐵銹以及鋼結構節點摩擦表面處理的施工。

    3、工藝原理：

    鋼結構拋丸除銹是是采用拋丸機的拋丸器從不同方向拋出的密集彈丸拋打在鋼材表面，去除其上的氧化皮、銹層及及污物并獲得一定表面粗糙度的除銹方法，該工藝通過選擇合適的彈丸種類和不同彈丸級配來控制表面粗糙度的方法，不同銹蝕等級的鋼材表面采用不同的輸送輥道速度來控制拋射時間的方法，用拋射角的調整和拋射器關停控制能耗的方法，達到確保除銹等級、提高除銹質量、提高生產效率、節約能耗和降低生產成本的目的。

    4、工藝流程及操作要點：

    4.1、工藝流程：

    彈丸的選擇與級配→拋丸時間的控制→根據工件的結構和高度，調整拋丸機的拋射角→構件吊至輥道→開機噴打→構件吊開輥道→檢查驗收。

    4.2、操作要點：

    4.2.1、彈丸的選擇與級配：

    （1）鋼結構涂裝前表面粗糙度的大小對涂層附著力影響很大，表面粗糙度太小，漆膜缺乏必要的錨固點，完全固化后的附著力小，涂層可能會發生早期破壞，出現脫皮、開裂或分層等，如果表面粗糙度過大，漆膜用量一定時，則造成漆膜厚度分布不均，特別是在波峰處的漆膜厚度低于設計要求，引起早期的銹蝕，另外還常在較深的谷凹內截留住氣泡、將成為漆膜起泡的根源，所以施工時必須對除銹后的鋼材表面粗糙度加以控制。而彈丸的種類、形狀、大小和級配是影響除銹后表面粗糙度的很重要因素，所以經過反復試驗制定出彈丸選擇和級配方案。

    （2）彈丸的選擇和級配，應使拋打后的鋼材表面粗糙度 Ry（輪廓最大高度）控制在 40~60μm，應用表面粗糙度輪廓儀檢測。

    （3）對一般建筑鋼結構用 Q235、Q345 鋼材的構件拋丸除銹，選擇的彈丸的硬度（洛氏硬度）比構件表面硬度大 HRC5-25，因為選的太大時彈丸打到鋼材表面易破碎，并吸收能量，降低沖擊功，選的太小，彈丸打在鋼材表面易變現，自身吸收能量，并降低沖擊功，硬度適中的彈丸反彈性好，除銹效果好。選用的彈丸硬度（洛氏硬度）控制在 HRC40-50。

    （4）彈丸越大，除銹效果越好，但除銹后的表面粗糙度越大，同樣面積的構件表面在拋打時覆蓋的彈丸粒數少，功效低，由于過大的粗糙度對涂漆產生不利影響，所以要對彈丸直徑加以限制。選用￠1、￠1.4 的圓形鑄鋼丸與￠1.2 長度 2mm 的鋼切丸混合。

    鋼切丸為鋼絲切成段形成的圓柱形彈丸，圓柱棱角具有一定的刮削作用，既不會損壞構件表面，又可提高除銹效率。鑄鋼丸￠1、￠1.4 的比例為 2：3，鑄鋼丸與鋼切丸比例為 4：6。

    4.2.2、拋丸時間的控制：

    （1）構件放置于輸送輥道上，以一定的速度緩緩將構件輸送到拋射室，構件端頭或端尾被開動的拋射器將鋼丸拋射至構件表面的開始時間至退出拋射室且離開鋼丸拋打表面的時間為拋

丸時間，用控制輸送輥道的速度來控制拋丸時間，以達到除銹效果。

    （2）對于不同銹蝕的鋼材表面被一定的彈丸拋射，達到同一除銹等級時，銹蝕嚴重的使用的輸送輥道的速度要小些，不嚴重的使用的輸送輥道的速度要大些。對于同一銹蝕等級的鋼材表面被一定的彈丸拋射，達到不同除銹等級時，除銹等級高的輸送輥道的速度要小些，除銹等級低的輸送輥道的速度要大些。根據以上原理結合被除銹鋼材表面銹蝕情況和設計要求的除銹等級，制定了輸送輥道速度的確定方法。

    （3）先用比樣快法判定鋼材表面的銹蝕等級，再以設計要求的除銹等級，確定輸送輥道適宜的區間速度。鋼材表面銹蝕一般分為三層，最外層為 Fe2O3，狀態不穩定，其次 Fe3O4 狀態穩定，最里面的狀態不穩定，所以一般鋼結構的除銹要打掉最里面FeO 的 FeO 層。鋼材表面的銹蝕等級用比樣塊法判定。拋丸除銹等級的判定用比樣塊法，比對國家標準樣本圖片。

    評定鋼材表面銹蝕等級和除銹等級應在良好的散射日光或在照明條件下進行，待檢測的鋼材表面與相應的照片進行目視比較。以相應的銹蝕較嚴重的等級照片所顯示的銹蝕等級作為評定結果，評定除銹等級時，以鋼材表面外觀最接近的照片所標示的除銹等級作為評定結果。

    （4）基本區間速度確定以后，根據鋼材材質情況、彈丸磨損情況或加補彈丸情況綜合考慮，材質表面硬度相對大的取小值，表面硬度相對小的取大值，剛補丸后取小值，彈丸磨損嚴重趨向補丸時取大值，以此確定輸送輥道的速度。

    4.2.3、根據工件的結構和高度，調整拋丸機的拋射角

    （1）由于拋丸除銹是將拋出的彈丸打在鋼材表面而達到除表中觀察工件是否跑偏，及時調整；輥道運轉速度控制嚴格按照要求輸送。

    （2）機器應在運轉中定期清除分離器、除塵器內的廢物，保證設備正常運轉。注意拋丸器在運轉中的震動和音響是否正常，軸承和電機升溫情況，當出現異常及時停機檢查，排除故障或更換葉片。

    4.2.6、構件吊開輥道：

    構件除銹完畢后，及時用桁吊吊離輥道，吊放至指定的位置，并做好成品保護。

    4.2.7、檢查驗收：

    構件除銹完畢后，按照規范要求對構件表面粗糙度及除銹等級進行檢查，并做好檢查驗收記錄。

    5、材料與設備：

    5.1、材 料：

    H 型鋼、鋼管、鋼板（Q235、Q345）、￠1、￠1.4 鑄鋼丸、￠1.2 長度2mm 鋼絲丸。

    5.2、機具設備：

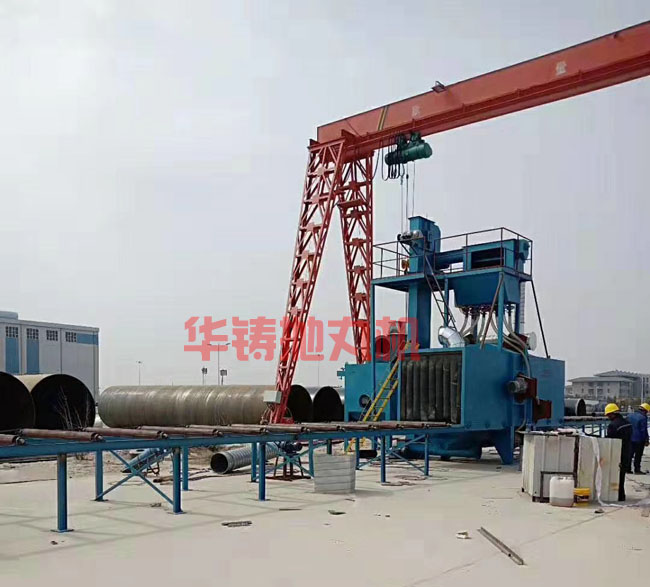

    輥道式拋丸除銹機、入輥桁吊、出輥桁吊各 1 臺。

    6、質量控制：

    （1）嚴格按照加工廠的施工質量管理體系，建立并執行拋丸除銹等級制定的質量驗收制度，堅持彈丸級配、拋射角度及速度的三項控制，在自檢、互檢、工序交接檢的基礎上通過質檢員驗收的原則。

    （2）施工前編制施工方案，并組織參加該施工的管理及操作人員進行培訓，使每個相關人員懂施工原理，懂施工程序，懂施工質量控制點，懂得注意事項和操作要點，懂得解決施工過程中的問題。

    7、結束語：

    在我公司的多個工程實例中，采用“三控強化法”拋丸除銹施工與傳統方法相比每噸鋼材節約費用 70 元。應用該技術更先進合理，除銹等級有了保障，安全可靠、環保，施工質量好，經濟效益和社會效益顯著，具有一定的推廣應用價值。
